Набор демонстрационный «Переменный ток»

Предназначение
Набор демонстрационный предназначен для проведения 10 экспериментов по основам электродинамики, выполняемых с использованием цифрового осциллографического датчика напряжения с регистрацией сигнала на компьютере.

Области знаний и применение
Набор демонстрационный используется для проведения демонстраций и совместных с учащимися исследований по теме «Переменный ток» средней школы при обучении физики на профильном уровне. Ряд демонстраций может быть полезен и при изучении предмета на базовом уровне.

Чему научится ребенок
Набор демонстрационный позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.

Способ работы
Набор демонстрационный позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.
Многие опыты содержат демонстрационную часть, в которой основные закономерности явления показываются на качественном уровне, и исследовательскую часть, когда строится зависимость одной величины от другой, что требует большего времени для проведения опыта и соответствующего планирования времени на уроке. В экспериментах второго типа имеется возможность формирования таблицы и передачи её учащимся по локальной сети для дальнейшей обработки в доступных редакторах программ.

— Конденсатор 4,7 мкФ
— Конденсатор 18,8 мкФ
— Ферритовый сердечник
— Катушка индуктивности
— Лампа напряжением 3,5 Вольта
— Кронштейн для датчика
— Переключатель
— Провод источника питания
— Цифровой осциллографический датчик напряжения (диапазон измерений от -100 Вольт до +100 Вольт)
— Соединительный кабель USB
— Методическое обеспечение на русском языке
— Программное обеспечение для проведения демонстрационных экспериментов
— Система хранения

Весь набор укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Все элементы набора в системе хранения расположены на ложементе.

Методическое обеспечение
Методическое руководство на русском языке содержит описание методики проведения 10 опытов, в которых указаны цели, состав оборудования, цветные фотографии экспериментальной установки с ее описанием, последовательность действий учителя в ходе демонстрации (а также ученика, если оборудование используется для проведения учебного исследования), возможности сценариев проведения эксперимента в зависимости от методических целей.

Программное обеспечение для проведения демонстрационных экспериментов
Программное обеспечение содержит сценарии проведения 10 демонстрационных опытов, выполняемых с использованием цифрового осциллографического датчика напряжения с регистрацией сигнала на компьютере.

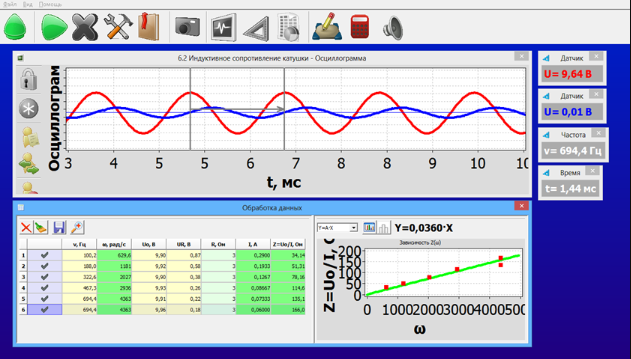

Интерфейс программного обеспечения для регистрации и обработки сигнала позволяет регистрировать изменение напряжения по двум каналам, выводить числовые значения показаний датчика после регистрации в отдельные окна, сводить результаты измерений в таблицы, строить график по полученной таблице и обрабатывать графическую зависимость.

Перечень тем, проводимых демонстраций и исследований:
— Действующее значение тока и напряжения
— Лампа накаливания в цепи переменного тока
— Диод в цели переменного тока
— Конденсатор в цепи переменного тока
— Соотношения фаз и амплитуд синусоидального напряжения на генераторе, конденсаторе и резисторе в цепи переменного тока

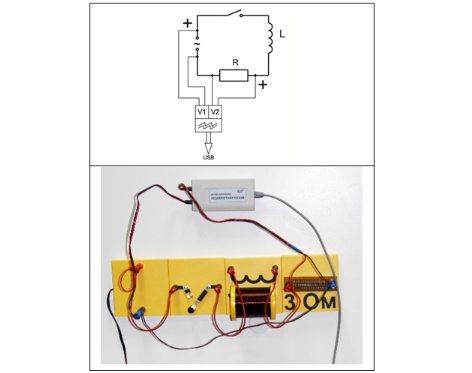

— Катушка индуктивности в цепи переменного тока
— Фазовые соотношения синусоидального напряжения на генераторе, катушке и резисторе в цепи переменного тока
— Свободные электромагнитные колебания в колебательном контуре
— Резонанс в цепи переменного тока и условия его возникновения
— Резонансная кривая при вынужденных колебаниях в колебательном контуре
